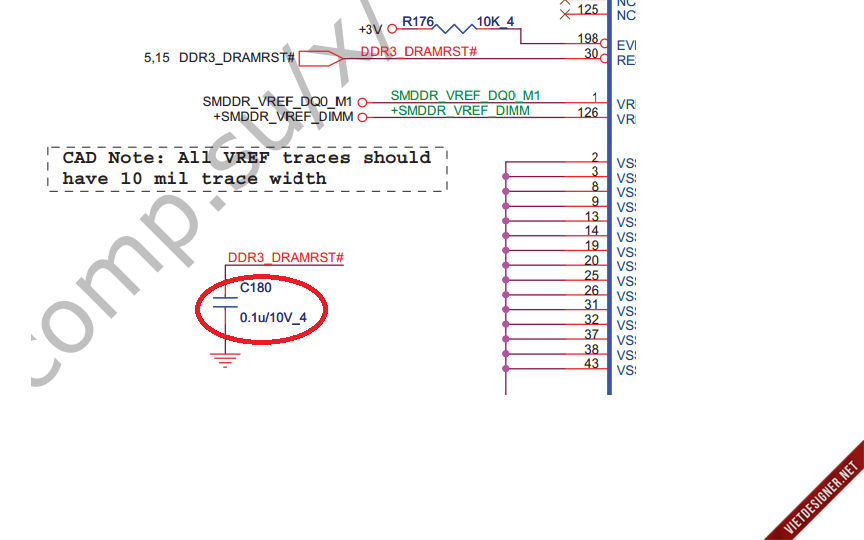

Nhận máy vào tình trạng ăn dòng 0.6 ko gắn ram, ăn dòng 0.8 khi có ram. Kiểm tra nhanh thấy mất nguồn ở cuộn dây PL7 (+VCC_GFXCORE). Kiểm tra các mức điện áp ở các khối nguồn còn lại đều tốt. Tiến hành nạp bios chuẩn tình hình vẫn y cũ. Kiểm tra tín hiệu các chân ram 202, 200 đủ áp 3.3v, điện áp tại các chân q7 và q6 đều tốt. Tiến hành thay Q7,Q6 (sợ rò), tình hình vẫn như ban đầu. Tiến hành kiểm tra chân 30 khe ram thấy còn 0.7V đồng nghĩa với lệnh DDR3_DRAMRST# đang sai. Kiểm tra điện áp tại các chân Q11 1(1.47V), 2(3.3V), 3 (1.47V). Đo nhanh R160, R162 thông số tốt, đong thông mạch từ chân R162 về chân 30 tốt. Tiến hành gỡ bỏ C180, đo lại điện áp chân 30 khe ram 1.5V thấy ổn. Gắn ram kích nguồn máy lên hình. Kết luận máy bị rò C180 dẫn đến mất tín hiệu DDR3_DRAMRST#, dẫn đến mất GFXCORE. [/IMG] Rút ra bài học kinh nghiệm khi sửa mất GFX cần phải chú ý kĩ các đường tín hiệu chân ram. Cám ơn anh em đã quan tâm chia sẻ. Chúc diễn đàn ngày càng phát triển.
Gở C180, là kết quả không hoàn hảo. ko lý do gì gở bỏ tụ C180 mà có lệnh CPU_DRAMRST# được. Cần xem xét lại mí được
