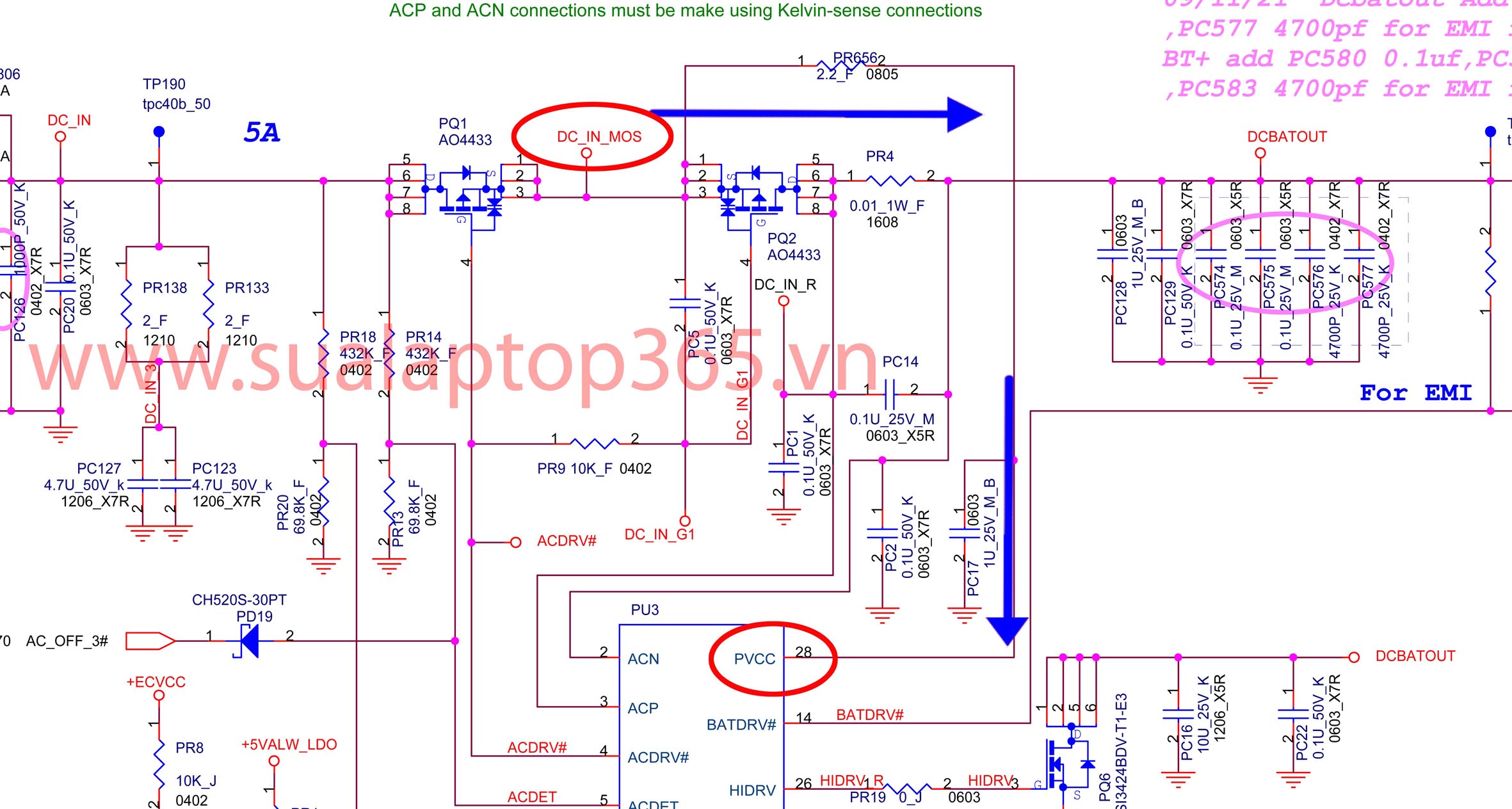

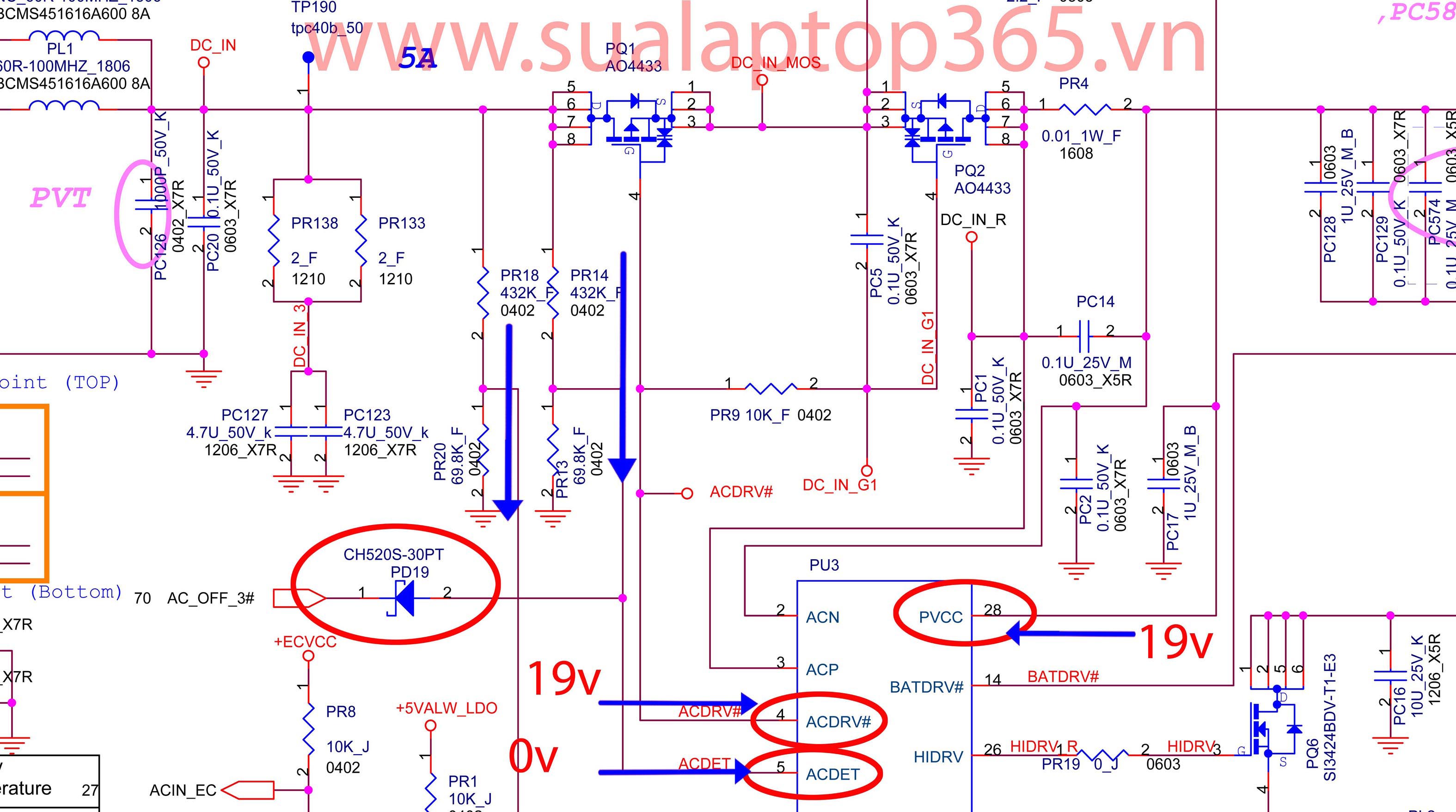

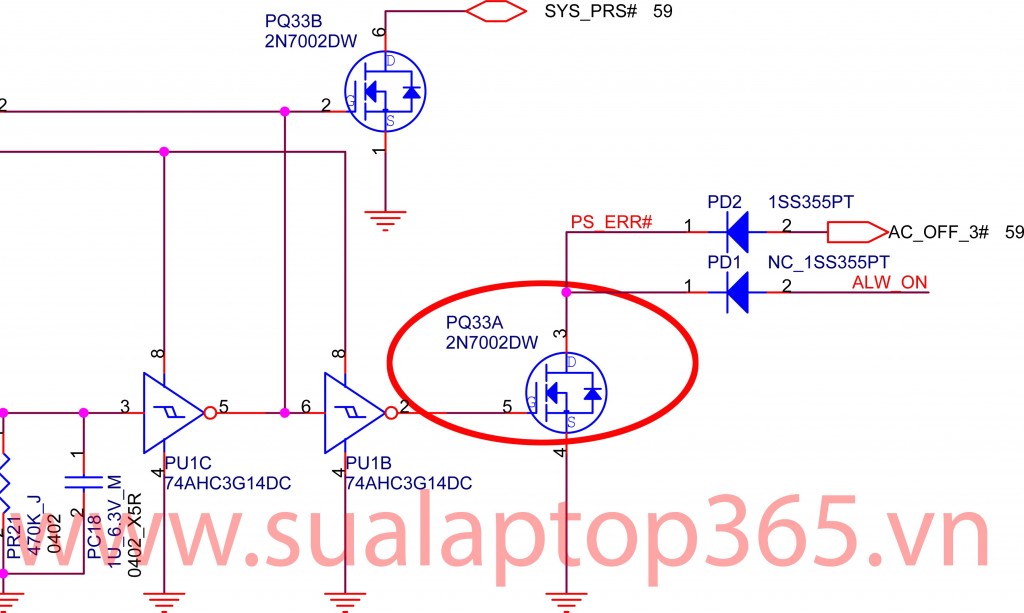

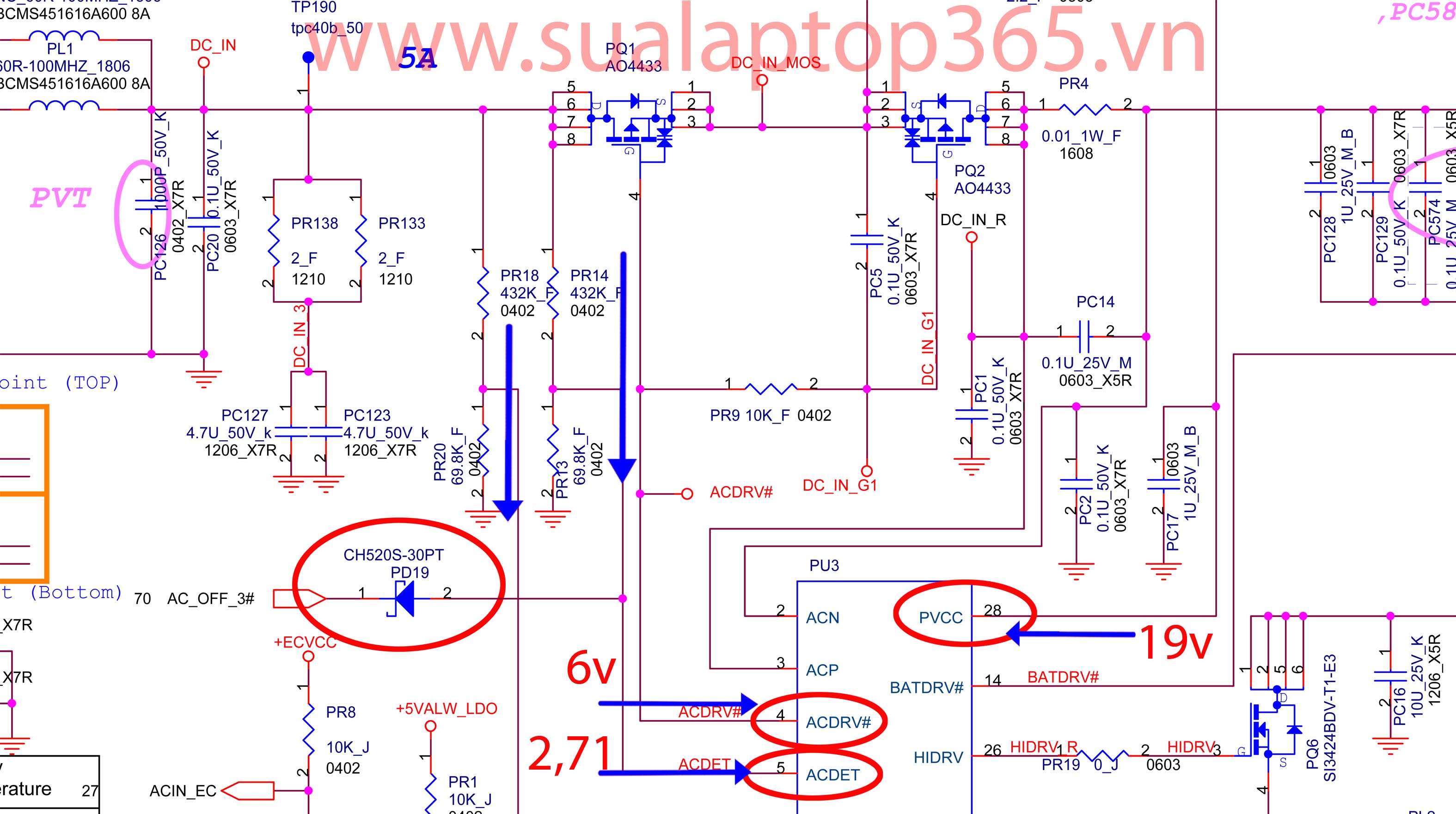

CHIA SẺ PAN MẤT NGUỒN ĐẦU VÀO SONY MBX23 Posted by admin | Feb 03, 2015 | Comments Off on CHIA SẺ PAN MẤT NGUỒN ĐẦU VÀO SONY MBX23 Tình trạng nhận máy ban đầu không bật nguồn bằng adapter được, chỉ kích nguồn được từ pin. Tiến hành kiểm tra sơ bộ thấy có điện áp 19 tại chân số 28 của IC sạc pin. Nghĩ là hỏng IC sạc pin, tiến hành thay IC này. Thay xong tình hình vẫn không thay đổi. Phân tích lại từ đầu từng bước 1. Nguồn từ Adapter đi qua hai cuộn dây đổi tên thành DC_IN. Điện áp DC_IN đi qua diode PD18 đổi tên thành DC_IN_MOS. DC_IN_MOS đi qua PR 656 cấp nguồn vào chân số 28 của IC sạc pin để tạo ra điện chuẩn 2,4v để so sánh với mạch nhận dạng Adpater nằm trong IC sạc pin Đo tại chân IC sạc pin thấy chân số 5 của IC sạc pin có áp 0v đúng vì điện áp DC_IN đi qua cầu phân áp tính theo công thức = (19,5* 69,8)/(69,8+432)=2,71v, chân số 4 có áp 19v kích vào chân G của PQ1 là fet thuận sẽ ngắt nguồn đầu vào. Tiến hành cách ly diode PD19 thấy áp chân số 5 lên 2,71v chân số 4 về 6v. Kiểm tra diode PD19 thấy bình thường. Dò ngược trở lại thấy chân số 1 của PD19 là tín hiệu AC_OFF_3# đi qua PD2 kiểm tra PD2 thấy bình thường. Kiểm tra tiếp PQ33A thấy chân số 3 của fet kép này chập sang chân số 4 dẫn đến mất nguồn tại chân số 5 IC sạc pin. PQ33 là fet kép của mạch bảo vệ, tiến hành thay fet này điện áp trở về bình thường mà máy đã có điện áp đầu vào và kích nguồn được từ Adapter.
